ISO 1940 -toleranssilaskuri: Käytännön opas
Ammattimaisen tasapainotuksen ydin ei ole pelkkä tärinän vähentäminen, vaan myös sen osoittaminen, että saavutettu laatu täyttää alan standardit. Juuri tähän tarkoitukseen on suunniteltu Balanset-1A:n integroitu ISO 1940 -toleranssilaskuri.
Mikä on toleranssilaskurin tarkoitus?
Laskuri määrittää sallitun jäännösepätasapainon roottorin massan, käyttönopeuden ja vaaditun laatuluokan (G-luokka) perusteella. Näin voit arvioida objektiivisesti, täyttääkö tulos vaatimukset korjauksen jälkeen.
Mitä G-luokat tarkoittavat? (Käytännön esimerkkejä)
ISO 1940:n mukainen G-luokka (laatuluokka) on käytännössä tärinän ”nopeusrajoitus”. Mitä pienempi G-luku, sitä tiukempi vaatimus ja sitä tasaisemmin roottorin on pyörittävä. Tässä muutamia tyypillisiä esimerkkejä:
| Laatuluokka (G-luokka) | Tyypilliset roottorit / Sovellusesimerkit |
|---|---|
| G 4000 | Suurten, hidaskäyntisten laivojen dieselmoottoreiden kampiakselikäytöt (mäntänopeus alle 9 m/s), luonnostaan epätasapainossa |
| G 16 | Maatalouskoneet, murskaimet, käyttöakselit (nivelakselit) |
| G 6,3 | Puhaltimet, pumput, sentrifugit ja separaattorit, hammaspyörät, työstökoneet, paperikoneet, turboahtimet, vesiturbiinit, yleiskäyttöiset koneet |
| G 2,5 | Kaasu- ja höyryturbiinit, kompressorit, työstökoneiden käytöt, sähkömoottorit yli 950 rpm, tekstiilikoneet |
| G 1 | Hiomakoneiden käytöt, ääni- ja videolaitteiden käytöt |
| G 0,4 | Erittäin tarkkojen järjestelmien karat ja käytöt, gyroskoopit |
Kokeile itse!
Käytä ilmaista verkkotoleranssilaskuriamme pääsivustollamme ja määritä nopeasti omalle roottorillesi tarvittava tasapainotuslaatu.
Käytä verkkolaskuria nytLaskurin käyttö: vaihe vaiheelta
1. Parametrien syöttäminen

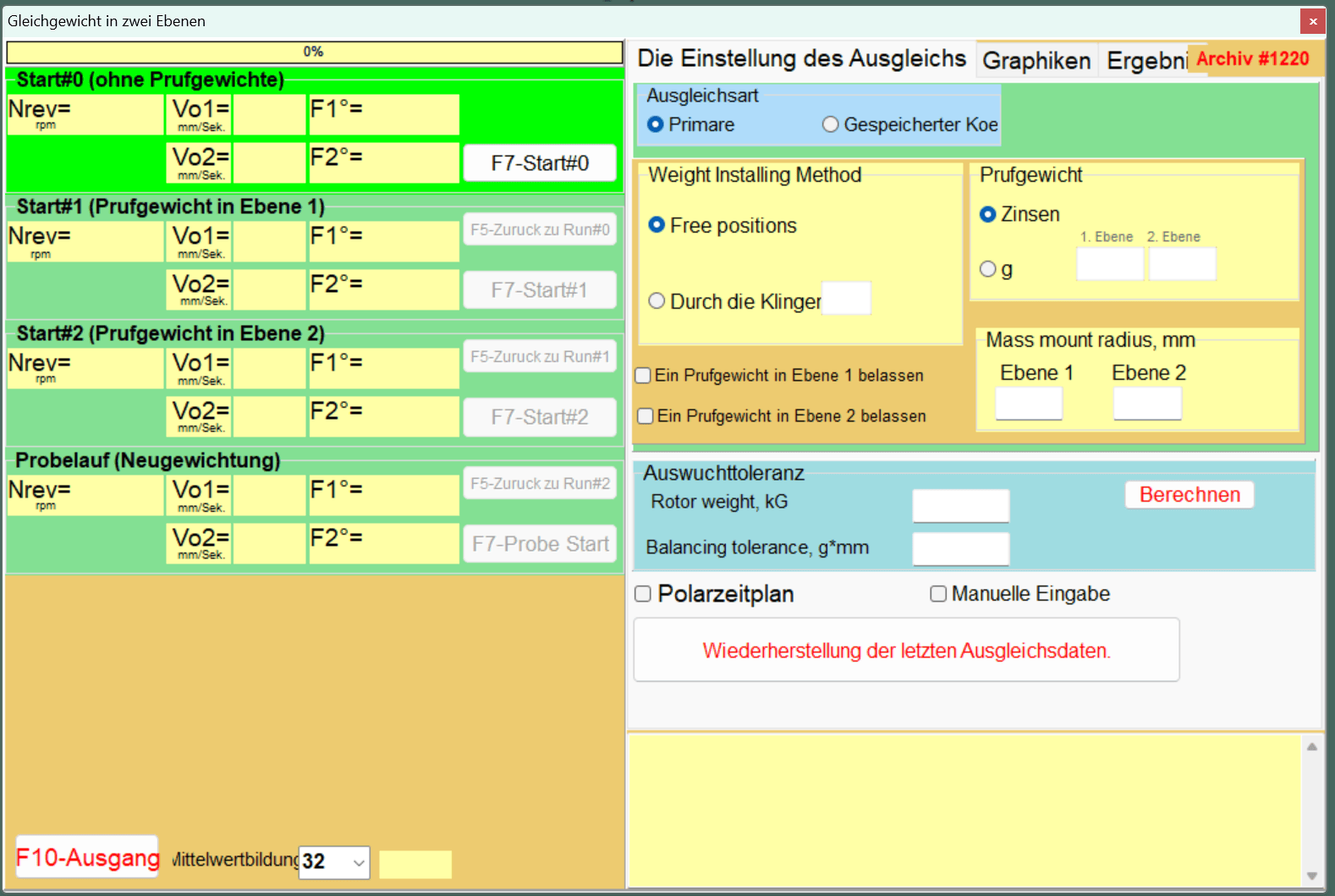

Avaa Balanset-1A -ohjelmistossa ”Disbalance tolerance (ISO 1940)” -ikkuna. Syötä siihen seuraavat parametrit:
- Roottorin massa: Tasapainotettavan roottorin paino.
- Roottorin nopeus: Nopeus, jolla kone toimii normaalikäytössä.

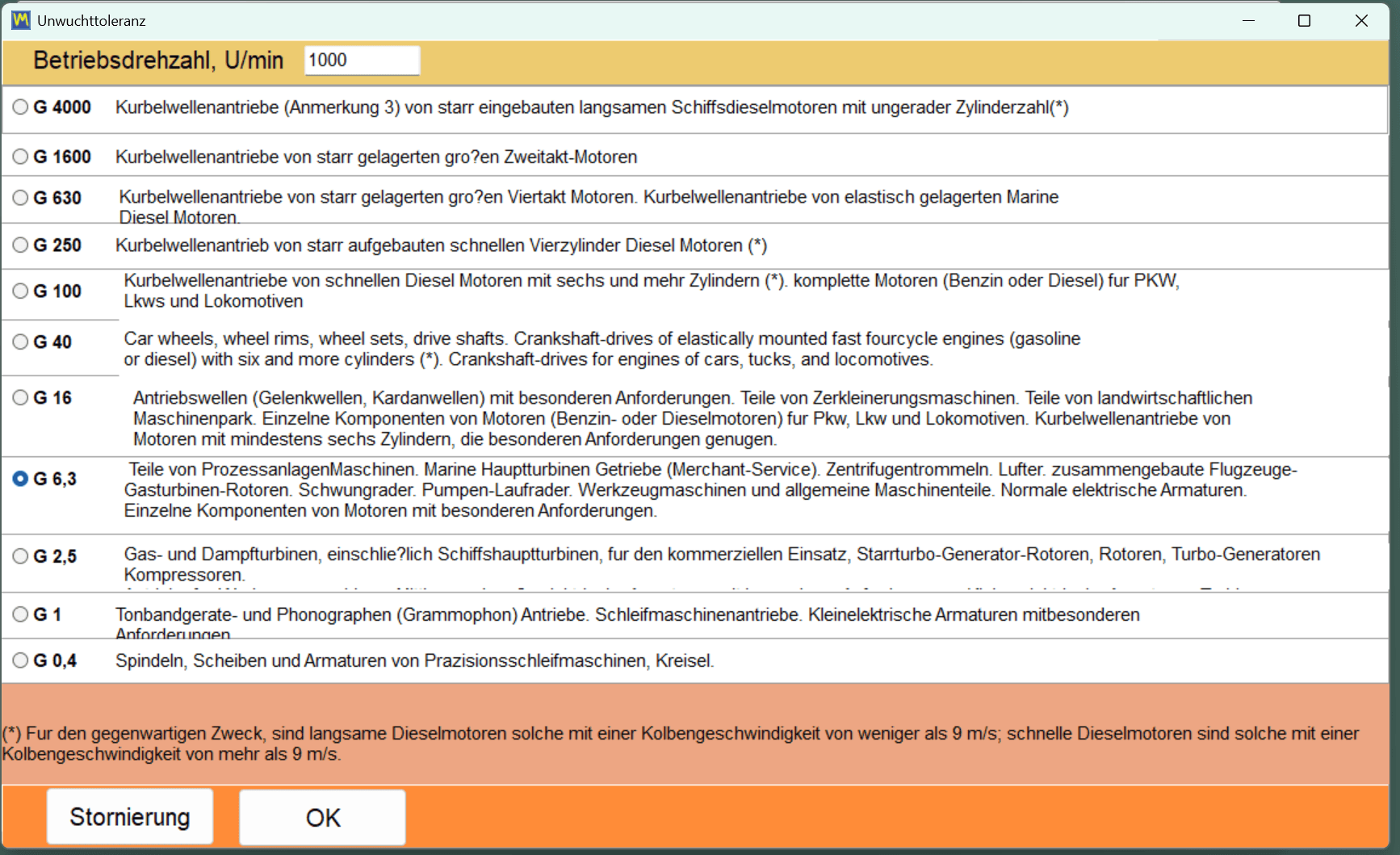

- Tasapainotuksen laatuluokka: Valitse sopiva G-luokka ISO 1940:n mukaisesti (esim. G 6,3 pumpuille, G 2,5 kaasu- ja höyryturbiineille).
2. Tulosten laskenta ja tulkinta

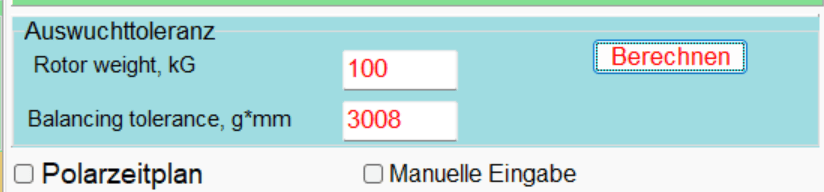

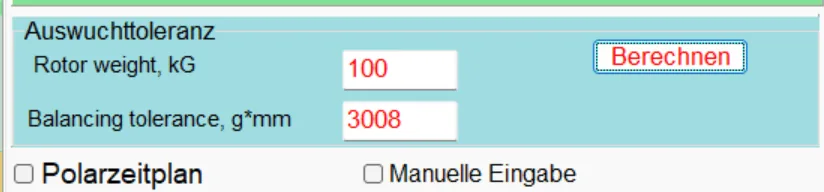

Kun napsautat ”OK”, ohjelmisto näyttää tulokset:
- Sallittu jäännösepätasapaino: Suurin sallittu jäännösepätasapainon arvo, joka ilmoitetaan usein gramma-millimetreinä (g·mm).
- Sallittu epäkeskisyys (näkyy, kun klassinen lomake on asetettu näyttämään epätasapaino mikrometreinä): Vastaava massakeskipisteen suurin sallittu siirtymä.
Vertaa tätä tavoitearvoa laitteen tasapainotuksen jälkeen näyttämään todelliseen arvoon. Jos todellinen arvo on pienempi tai yhtä suuri kuin tavoitearvo, työsi täyttää alan standardin.
3. Yksiköt ja asetukset
Ohjelmisto tarjoaa lisää joustavuutta. Voit esimerkiksi mukauttaa laskennassa käytettäviä yksiköitä, mikä on erityisen hyödyllistä dokumentoinnissa.
Integroidun laskurin edut
- Ammattimainen laadunvalvonta: Et toimita asiakkaalle vain ”hiljaista” roottoria, vaan todistettavasti kansainväliset standardit täyttävän roottorin.
- Automatisoitu tehokkuus: Ei manuaalista taulukoiden selailua. Kaikki laskelmat tehdään välittömästi, ilman manuaalista taulukoiden selailua.
- Luotettava dokumentointi: Tulokset voidaan sisällyttää suoraan tasapainotusraportteihisi.
ISO 1940 -toleranssilaskurin integrointi tekee Balanset-1A:sta tehokkaan työkalun kaikille, jotka arvostavat tarkkaa ja standardien mukaista tasapainotustyötä.
