Balanset-1A: Kannettava dynaaminen tasapainotuskone
Ammattilaisratkaisu tasapainotukseen paikan päällä laitteen omissa laakereissa. Vähennä tärinää, pidennä koneidesi käyttöikää ja alenna käyttökustannuksia.
1 975 € + ALV · DHL-toimitus: 110 €
+ ALV (jos sovelletaan)
Täydellinen setti, valmis käyttöön
Tuotteen yleiskatsaus
Balanset-1A on kaksikanavainen laite tasapainotukseen ja tärinäanalyysiin. Se soveltuu monenlaisille roottorityypeille, kuten murskaimille, puhaltimille, niittomurskaimille, leikkuupuimurin syöttöruuveille, akseleille, lingoille, turbiineille ja monille muille. Laite tarjoaa korkean tarkkuuden ja tehokkaan tasapainotuksen edistyksellisten ominaisuuksien ja tekniikoiden ansiosta.
Yksinkertaisuus ja nopeus
Suunniteltu huolto- ja kunnossapitohenkilöstön nopeaan ja vaivattomaan käyttöön suoraan paikan päällä. Laitteen purkamista ei tarvita.
Kustannustehokkuus
Edullinen investointi, joka maksaa itsensä nopeasti takaisin, kun vältät kalliit korjaukset ja tuotantokatkokset.
Kaikki yhdessä -ratkaisu
Setti sisältää kaiken työn aloittamiseen heti. Ei piilokuluja eikä pakollisia lisähankintoja.
Kattavat ominaisuudet
Tärinämittaritila
- Takometri: Mittaa pyörimisnopeuden (RPM) tarkasti.
- Vaihe: Määrittää tärinäsignaalin vaihekulman.
- 1x tärinä: Analysoi perustaajuuden komponentin.
- FFT-spektri: Tarjoaa yksityiskohtaisen taajuusspektrianalyysin.
- Kokonaistärinä: Seuraa kokonaistärinätasoa.
- Aaltomuoto: Näyttää tärinäsignaalin aaltomuodon.
- X-Y-orbiitti: Akselin liikerata, kanava 1 vs. kanava 2.
- Kaksi kanavaa samanaikaisesti: Mittaa molemmat kanavat yhdellä kertaa.
- Mittausloki: Tallentaa mittaustiedot jatkoanalyysiä varten.
- Iskutesti (kokeellinen, oletuksena pois käytöstä): Määrittää rakenteen ominaistaajuudet sekä hyvyysluvun Q ja vaimennuksen (analyysikaista 12–600 Hz).
- Alasajo: Tallentaa amplitudin ja vaiheen alasajon aikana kriittisten pyörimisnopeuksien paikantamiseksi.
Tasapainotustila
- Yksi- tai kaksitasoinen tasapainotus.
- Napakoordinaatisto: Havainnollistaa epätasapainon painojen tarkkaa sijoittelua varten.
- Toleranssilaskuri (ISO 1940): Laskee sallitut tasapainotustoleranssit (G-luokat).
- Trim-tasapainotus: Jäännösepätasapainon hienosäätö ilman uusia koepainoajoja.
- Painon jako (split): Jakaa korjauspainon annettuihin asennuskohtiin.
- Porauslaskenta: Laskee massan poiston poraamalla.
- Tuurnan epäkeskisyyden laskenta (index-tasapainotus).
- Uudelleenlaskenta korjaustasojen välillä ja tietojen käsinsyöttö.
- Koepainon automaattinen tarkistus: Ohjelmisto varmistaa koepainon kelvollisuuden.
- Koepainot voi poistaa tai jättää paikalleen – käyttäjä valitsee.
- Hiomalaikan tasapainotus: Erikoistila, jossa käytetään kolmea vastapainoa.
- Palauta viimeisin istunto.
Lisäominaisuudet
- Arkisto: Tallentaa ja hakee aiemmat tasapainotusistunnot.
- Raportit: Luo yksityiskohtaiset PDF-raportit.
- Uudelleentasapainotus tallennettujen tietojen pohjalta.
- Tuki metriselle järjestelmälle ja tuumajärjestelmälle.
Tekniset tiedot
| Mittauskanavien lukumäärä (tärinä) | 2 |
|---|---|
| Mittauskanavien lukumäärä (pyörimisnopeus, lasertakometri) | 1 |
| RMS-tärinänopeuden mittausalue (1x-tärinä) | 0,02–80 mm/s |
| RMS-tärinänopeuden mittauksen taajuusalue | 5–1000 Hz |
| Korjaustasojen lukumäärä tasapainotuksessa | 1 tai 2 |
| Pyörimisnopeuden mittausalue | 100–100 000 RPM |
| Tärinän vaihekulman mittausalue | 0–360° |
| Vaihekulman mittausvirhe | ±1° |
| Virransyöttö | USB:n kautta tietokoneesta |
| Mitat (kuljetuslaukussa) | 39 × 33 × 13 cm |
| Paino (täydellinen setti) | alle 5 kg |
| Tärinäanturin mitat | enintään 25 × 25 × 20 mm |
| Tärinäanturin paino | enintään 0,04 kg |
| Käyttölämpötila | +5…+50 °C |
| Suhteellinen kosteus | alle 85 % (ei kondensoituva) |
| Kotelointiluokka | IP54 (pölysuojattu, roiskevedenpitävä) |
| Takuu | 2 vuotta |
Huomautus hitaasti pyörivistä koneista. RMS-kaista asetetaan ohjelmistossa (oletuksena 10–1024 Hz). Alle noin 600 rpm:n 1×-komponentti putoaa oletusarvoisen alarajan alle — laske kaistan alarajaa asetuksista ennen tärinätason arviointia. ISO 20816-3 edellyttää tällaisilta koneilta tasaista taajuusvastetta aina 2 Hz:iin asti.

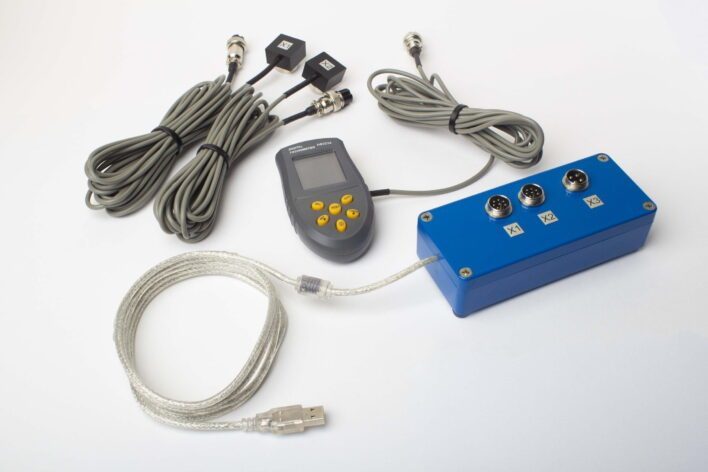

Täydellisen setin sisältö
- Balanset-1A -mittausyksikkö (2 kanavaa)
- 2 tärinäanturia (kaapelin pituus 4 m, valinnainen 10 m)
- Lasertakometri (etäisyys 10–500 mm, kaapelin pituus 4 m)
- Heijastava teippi
- USB-kaapeli ja anturikaapelit
- Magneettipidike anturille
- Elektroninen vaaka
- Ohjelmisto (USB-tikulla)
- Käyttöohje
- Kestävä kuljetuslaukku
Tasapainotusohjelmisto toimii Windows-tietokoneella. Kannettava tietokone ei sisälly vakiotoimitukseen, mutta se on saatavilla lisävarusteena.
