Linkojen ja separaattorien tasapainotus: tarkkuustyötä turvallisuuskriittisille koneille
LyhyestiLinkojen ja separaattorien rummut pyörivät 5 000–15 000 rpm, jolloin 5 gramman epätasapaino 200 mm:n säteellä tuottaa 10 000 rpm:ssä noin 1 100 N:n voiman. ISO 1940-1 luokittelee ne luokkaan G6,3, mutta suurnopeusrummut tasapainotetaan luokkiin G1–G0,4 ja koekäynnistykset tehdään suojakotelossa.
Milloin tämä soveltuu
- Lingot tai separaattorit, jotka pyörivät erittäin suurella nopeudella
- Maitoseparaattorit, suodatus- tai laboratoriolingot
- Rummut, jotka vaativat tarkkuusluokat G0,4–G2,5
- Mikä tahansa epänormaali tärinä käynnistyksen aikana
Milloin ei sovellu
- Suurilla nopeuksilla tehtävät koekäynnistykset on tehtävä suojakotelossa
- Haljennut tai kulunut rumpu ei pysy tasapainossa — tarkista ensin geometria
- Älä koskaan oikaise linkojen tasapainotuksessa
TURVALLISUUSKRIITTINEN: epätasapainoisen lingon rummun hajoaminen 10 000–15 000 rpm:n nopeudella voi johtaa katastrofaalisiin seurauksiin. Keskipakovoima näillä nopeuksilla on valtava!
Johdanto: miksi lingot vaativat erityisen lähestymistavan
Linkojen ja separaattorien rummut pyörivät erittäin suurilla nopeuksilla, 5 000–15 000 rpm. Näillä nopeuksilla pienikin epätasapaino synnyttää valtavia keskipakovoimia.
Laskuesimerkki:
Vain 5 gramman epätasapaino 200 mm:n säteellä ja 10 000 rpm:n nopeudella tuottaa keskipakovoiman:
F = m × r × ω² = 0,005 kg × 0,2 m × (1047 rad/s)² ≈ 1 100 newtonia (110 kgf)
Se vastaa 110 kg:n painon kiinnittämistä roottoriin ja sen pyörittämistä!
Yhteenvetona: standardi ISO 1940-1 luokittelee lingot ja separaattorit luokkaan G6,3; käytännössä suurnopeuksiset rummut tasapainotetaan kuitenkin paljon tiukemmin — jopa luokkiin G1 ja G0,4.
Linko- ja separaattorityypit
1. Suodatuslingot
Käyttökohde: kemian-, elintarvike- ja lääketeollisuus
Nopeus: 1 500–5 000 rpm
Tasapainoluokka: G2,5–G6,3
2. Maitoseparaattorit
Käyttökohde: maidon erottaminen kermaksi ja rasvattomaksi maidoksi
Nopeus: 6 000–10 000 rpm
Tasapainoluokka: G1–G2,5 (tarkkuus!)
3. Laboratorioultralingot
Käyttökohde: tieteellinen tutkimus ja lääketiede
Nopeus: jopa 100 000 rpm!
Tasapainoluokka: G0,4 (korkein tarkkuus)
Linkojen tasapainotuksen erityispiirteet
Vaatimus 1: tarkkuus
| Linkotyyppi | Nopeus (rpm) | Luokka G | Toleranssi eper (μm) |
|---|---|---|---|
| Teollisuus | 3 000 | G2,5 | 8 μm |
| Maitoseparaattori | 8 000 | G1 | 1,2 μm |
| Laboratorio | 15 000 | G0,4 | 0,25 μm |
Vertailun vuoksi: tavallinen puhallin tasapainotetaan luokkaan G6,3 (toleranssi noin 20 μm). Linko vaatii tasapainotuksen, joka on jopa 80 kertaa tiukempaa!
Vaatimus 2: turvallisuus suurilla nopeuksilla tehtävissä koekäynnistyksissä
Mitä tämä tarkoittaa käytännössä:
- Rumpu voidaan tasapainottaa omissa laakereissaan — rajan asettaa koneen mekaaninen kunto, ei laite
- Tarkista ensin geometria, kotelo ja laakerit: haljennut tai kulunut rumpu ei pysy tasapainossa
- Turvallisuus: suurilla nopeuksilla tehtävät koekäynnistykset on tehtävä suojakotelossa

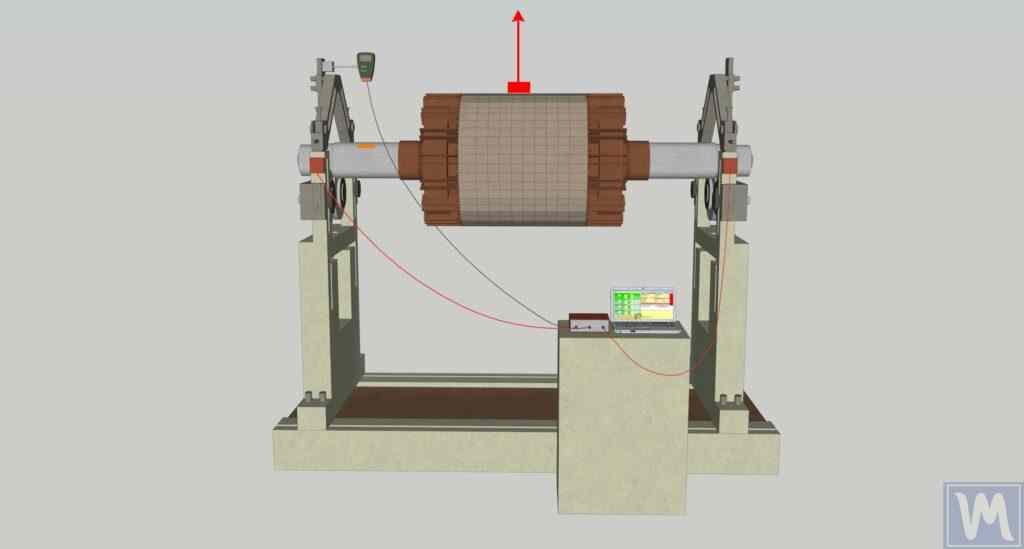

Kuva 1. Lingon roottori asennettuna tarkkuustasapainokoneeseen epätasapainon poistamiseksi.
Turvallisuus linkojen kanssa työskenneltäessä
KRIITTISET TURVALLISUUSTOIMENPITEET
1. Tarkista ennen jokaista käynnistystä
- Kansi on suljettu ja kiinnitetty
- Rummussa ei ole vieraita esineitä
- Kotelossa tai rummussa ei ole halkeamia
2. Kiihdytysvaihe
- Nopeuden tasainen kasvu (ei äkillinen!)
- Seuraa tärinää joka vaiheessa
- Jos ilmenee epänormaalia tärinää, pysäytä välittömästi
3. Ei ylikuormitusta
- Älä ylitä nimelliskuormituskapasiteettia
- Jaa materiaali tasaisesti rummun sisällä
- Kuormita se symmetrisesti
Rummun hajoamisen seuraukset
Dokumentoituja tapauksia, joissa epätasapainoinen linko on hajonnut:
- Rummun täydellinen tuhoutuminen ja sirpaleiden sinkoutuminen
- Laitevauriot 10–15 metrin säteellä
- Henkilövahingot (joissakin tapauksissa kuolemaan johtaneita)
- Tuotannon keskeytyminen viikoiksi tai kuukausiksi
Yhteenvetona: lingon tasapainotus ei ole tehokkuuskysymys, vaan TURVALLISUUSKYSYMYS.
Yhteenveto
Lingot ja separaattorit ovat koneita, jotka vaativat kaikkein korkeimman tasapainotustarkkuuden. Standardi ISO 1940-1 sijoittaa lingot ja separaattorit luokkaan G6,3; käytännössä suurnopeuksiset laboratorio- ja separaattorirummut tasapainotetaan tasolle G1–G0,4, mikä on saavutettavissa rummun omissa laakereissa, kun mekaniikka on kunnossa.
Tärkeimmät säännöt:
- Tee suurilla nopeuksilla koekäynnistykset suojakotelossa
- Tarkista geometria ennen tasapainotusta
- Noudata turvallisuustoimenpiteitä tinkimättä
- Seuraa tärinää säännöllisesti
Linkojen tasapainotuksessa ei voi oikaista koskaan, sillä virheen hinta on aivan liian korkea.
Lingon tasapainotus
Tarkkuustasapainotus (luokat G0,4–G2,5)
Pikatarkistuslista
- Tee suurilla nopeuksilla koekäynnistykset suojakotelossa
- Tarkista ensin geometria ja kotelon halkeamat
- Varmista ennen käynnistystä, että kansi on suljettu eikä rummussa ole vieraita esineitä
- Kasvata nopeutta tasaisesti ja seuraa tärinää
- Pysäytä välittömästi, jos ilmenee epänormaalia tärinää
- Kuormita materiaali tasaisesti ja nimelliskapasiteetin rajoissa
